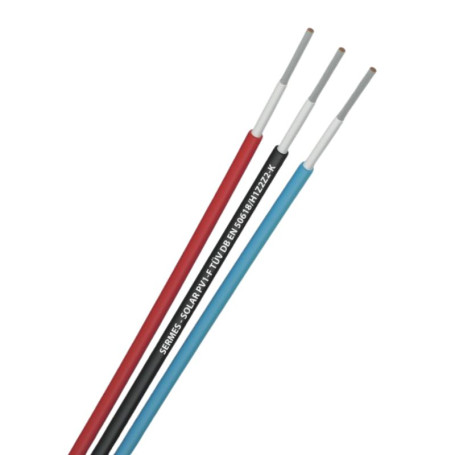

Câble souple pour panneaux photovoltaïques H1Z2Z-K AD 8 1X6 - Noir

Référence SOLAR-1x6-NOIR

Marque Câbles électriques

Câble à isolation de classe II pour installations de systèmes photovoltaïques, selon nouvelle norme EN 50618/H1Z2Z2-K.

Âme : cuivre étamé souple, classe 5
Isolation : polyoléfine réticulé LSZH (32 Shore D)
Gaine externe polyoléfine spécial réticulé LSZH noir, rouge, bleu (36 Shore D)
Tension maximale d’utilisation : 1800 V DC

> Voir plus de détails

Description

Installation :

Connexions des panneaux entre eux et aux différents éléments convertisseurs de charge et accumulateurs/batteries, dans les bâtiments publics ou privés, industriels ou agricoles, les systèmes autonomes d’éclairage ou d’habitation, les champs de panneaux photovoltaïques des centrales d’énergie.

Avantages :

Enterrabilité selon UL 854.
Résistance à l’eau testée selon EN 50525-2-21 ‘’Annexe E’’.
Résistance mécanique augmentée.
Résistance thermique accrue.
Répond à la norme EN 50618/H1Z2Z2-K.

Données techniques
Âme	Cuivre étamé souple, classe 5
Isolation	Polyoléfine réticulé LSZH (32 Shore D)
Gaine externe	Polyoléfine spécial réticulé LSZH noir, rouge, bleu (36 Shore D)
Tension maximale d'utilisation	1800 V DC (cond. / cond. en système non relié à la terre, circuit non chargé)
Tension de service Uo/U	1000 / 1000 V AC 1500 / 1500 V AC
Tension d'essai	En courant alternatif : 3500 V En courant continu : 8500 V
Plage de température	de - 40°C à + 90°C
Température max. admissible à l'âme	+ 120°C
Rayon de courbure	fixe : 5 x ø
Traction statique	15 N/mm² de section cuivre
Traction dynamique	50 N/mm² de section cuivre
Repérage conducteurs	noir, rouge, bleu
Marquage	Solar DB EN 50618 / H1Z2Z2-K
Section (mm²)	6
Section complète (mm²)	1 x 6
ø gaine externe approx. (2) (mm)	6,4
Intensité en régime permanent selon type de pose câble seul à l'air libre (A)	64
Intensité en régime permanent selon type de pose câble seul sur paroi (A)	61

Dimensions
Poids article (kg/km)	82
Poids cuivre (kg/km)	57,6

Normes
Normes	Certification TÜV RHEINLAND 2 Pfg 1169/08.2007 Essais des matériaux : IEC 60216-1 et 60216-2. Non propagation de l'incendie : EN 50266-2-4 / IEC 60332-1-2. Emission corrosifs des gaz : EN 50267-2-2 / IEC 60754-2. Sans halogène : EN 50267-2-1 / IEC 60754-1. Résistance à l'absorption de la pluie : IEC 60811-1-3. Résistance à l'ozone : IEC 60811-2-1. Résistance aux UV : UL 1581. Résistance aux huiles : EN 50264-3-1. Résistance à l'abrasion : EN 50305. Résistance à l'eau : NF C 15-100 AD8. RoHS : directive européenne 2011/65/UE. Réglementation des Produits de Construction 305/2011. Euroclasse selon RPC : Dca.
RoHS	Oui
